Power

Power Nedir?

"Power" terimi, elektrik mühendisliğinde genellikle elektrik gücü anlamında kullanılır. Elektrik gücü, bir elektrik devresinde belirli bir zamanda tüketilen veya üretilen enerji miktarını ifade eder. Birim olarak watt (W) ile ölçülür ve çeşitli cihazların, makinelerin veya sistemlerin çalışmasını sağlamak için gerekli enerjiyi belirler.

Çalışma Mantığı:

Enerji Kaynağı: Elektrik gücü, bir enerji kaynağından sağlanır. Bu enerji kaynağı bir batarya, jeneratör, elektrik şebekesi veya güneş paneli gibi olabilir. Enerji kaynağı, elektriksel enerji sağlar.

Elektrik Akımı ve Voltaj: Elektrik gücü, akım (I) ve voltaj (V) arasındaki ilişkiye bağlıdır. Güç, bu iki parametrenin çarpımı ile hesaplanır. Formülü:

𝑃
=
𝑉
×
𝐼
P=V×I
Burada:

𝑃
P güç (watt cinsinden),
𝑉
V voltaj (volt cinsinden),
𝐼
I akım (amper cinsinden) ifade eder.
Enerji Tüketimi veya Üretimi: Elektrik gücü, bir cihazın veya sistemin enerji tüketimini (örneğin, bir motorun çalışması) veya üretimini (örneğin, bir jeneratörün enerji sağlaması) belirler. Cihazın gücü, belirli bir süre zarfında ne kadar enerji harcadığını gösterir.

Güç Faktörü: Alternatif akım (AC) sistemlerinde, güç faktörü de önemlidir. Güç faktörü, gerçek gücün (aktif güç) toplam güce (görünür güç) oranıdır ve genellikle cos(θ) ile gösterilir. Güç faktörü, enerji verimliliğini etkiler.

Güç Dağılımı ve Yönetimi: Elektrik gücü, çeşitli elektriksel bileşenler ve devreler arasında dağıtılır. Bu dağıtım, doğru voltaj ve akım seviyelerini koruyarak cihazların güvenli ve verimli çalışmasını sağlar. Güç yönetimi, enerji kaybını minimize etmek ve sistem verimliliğini artırmak için önemlidir.

Özetle: Elektrik gücü, bir enerji kaynağından sağlanan ve cihazların çalışmasını sağlayan enerjiyi ifade eder. Güç, voltaj ve akımın çarpımıyla hesaplanır. Elektrik gücü, enerji tüketimi veya üretimi belirler ve elektrikli cihazların ve sistemlerin etkin çalışması için gereklidir. Güç faktörü ve güç yönetimi, sistem verimliliğini etkiler ve enerji kaybını minimize eder.

Servo Sürücü

Servo Sürücü Nedir?

Servo sürücü, özellikle hassas kontrol ve yüksek performans gerektiren uygulamalarda kullanılan bir elektriksel kontrol cihazıdır. Servo sürücüler, genellikle servo motorları (yani yüksek hassasiyete sahip motorları) kontrol etmek için kullanılır. Bu motorlar, hassas konumlandırma, hız ve tork kontrolü sağlar.

Çalışma Mantığı:

Giriş Sinyali: Servo sürücü, genellikle bir kontrol sistemi (PLC, PC, endüstriyel kontrol paneli vb.) tarafından sağlanan bir giriş sinyali alır. Bu sinyal, motorun hedef konumu, hızı veya torku gibi kontrol parametrelerini içerir.

Sinyal İşleme: Sürücü, gelen kontrol sinyalini alır ve bu sinyali motorun ihtiyaç duyduğu voltaj, akım ve frekans gibi elektriksel parametrelere dönüştürür.

Geri Besleme: Servo sürücü, motorun gerçek performansını (konum, hız, tork) sürekli olarak izleyen bir geri besleme sistemi (genellikle bir enkoder veya bir sensör) içerir. Bu geri besleme verileri, motorun gerçek durumunu kontrol sinyalleriyle karşılaştırmak için kullanılır.

Düzeltici Kontrol: Sürücü, geri besleme verilerini kontrol sinyali ile karşılaştırır. Aradaki farkı (hata) belirler ve bu hatayı düzeltmek için motorun voltajını ve akımını ayarlar. Bu, motorun istenilen konumda, hızda ve torkta kalmasını sağlar.

Motor Kontrolü: Ayarlanan voltaj ve akım, servo motoru çalıştırır. Motor, sürücünün verdiği sinyallere göre hassas bir şekilde konumlanır ve hareket eder.

Geri Bildirim ve Ayar: Servo motor hareket ettikçe, geri besleme sistemi sürekli olarak motorun performansını izler ve sürücüye gerçek zamanlı veriler gönderir. Sürücü, bu verileri kullanarak gerekli ayarları yapar ve motorun performansını optimize eder.

Özetle: Servo sürücü, hassas konumlandırma, hız ve tork kontrolü sağlamak için kullanılan bir cihazdır. Giriş sinyallerini alır, geri besleme verilerini değerlendirir ve motoru hedef parametrelere uygun şekilde çalıştırır. Bu, motorun yüksek doğruluk ve performans ile çalışmasını sağlar.

Servo Motor

Servo Motor Nedir?

Servo motor, yüksek hassasiyetle kontrol edilen ve konum, hız, tork gibi parametreleri çok küçük değişikliklerle ayarlayabilen bir elektrikli motordur. Genellikle otomasyon sistemlerinde, robotlarda, CNC makinelerinde ve hassas hareket gerektiren diğer uygulamalarda kullanılır.

Çalışma Mantığı:

Giriş Sinyali: Servo motor, bir kontrol sistemi tarafından sağlanan giriş sinyalini alır. Bu sinyal genellikle motorun istenen konumu, hızı veya torku hakkında bilgi içerir.

Kontrol ve Sinyal İşleme: Motorun kontrol ünitesi (servo sürücü), gelen sinyali alır ve motorun hareket etmesi için gerekli olan elektriksel parametrelere dönüştürür. Bu, genellikle motorun voltajını ve akımını düzenlemeyi içerir.

Geri Besleme Sistemi: Servo motorun üzerinde bir geri besleme cihazı (genellikle bir enkoder veya potansiyometre) bulunur. Bu cihaz, motorun gerçek konumunu, hızını ve torkunu sürekli olarak izler ve bu bilgileri kontrol ünitesine iletir.

Hata Düzeltme: Kontrol ünitesi, geri besleme verilerini hedef sinyalle karşılaştırır. Bu karşılaştırma, motorun gerçek durumunu belirler ve istenen hedefle arasındaki farkı (hata) hesaplar. Hata belirlendiğinde, motorun voltajı ve akımı düzeltilir ve motorun performansı hedefe uygun hale getirilir.

Hareket ve Kontrol: Motor, düzenlenen voltaj ve akıma göre hareket eder. Servo motorlar, yüksek hassasiyetle döner ve bu hareketler geri besleme verileriyle sürekli olarak kontrol edilir.

Sürekli Geri Bildirim ve Ayar: Motor hareket ettikçe, geri besleme cihazı motorun gerçek performansını sürekli olarak ölçer ve kontrol ünitesine bilgi gönderir. Kontrol ünitesi, bu verileri kullanarak motorun performansını sürekli olarak optimize eder ve hataları düzeltir.

Özetle: Servo motor, hassas konumlandırma, hız ve tork kontrolü sağlamak için kullanılan bir motordur. Giriş sinyallerini alır, geri besleme verilerini değerlendirir ve motoru yüksek doğrulukla hedef parametrelerine göre çalıştırır. Bu, motorun çok küçük değişikliklerle bile istenilen performansa ulaşmasını sağlar.

Asenkron Motor

Asenkron Motor Nedir?

Asenkron motor, alternatif akımla çalışan ve en yaygın olarak kullanılan elektrik motoru türlerinden biridir. Genellikle indüksiyon motoru olarak da bilinir. Basit yapısı, dayanıklılığı ve düşük maliyeti nedeniyle birçok endüstriyel ve ticari uygulamada tercih edilir.

Çalışma Mantığı:

Giriş Gücü: Asenkron motor, genellikle AC (alternatif akım) ile beslenir. Motorun stator kısmına uygulanan bu AC güç, motorun çalışması için gerekli elektromıknatıs alanını üretir.

Manyetik Alan Oluşumu: Stator üzerindeki AC akım, motorun etrafında dönen bir manyetik alan (rotor alanı) oluşturur. Bu alanın frekansı, motorun hızını belirler.

Rotor Hareketi: Rotor, stator tarafından oluşturulan manyetik alandan etkilenir. Rotorun manyetik alanı, stator alanıyla birlikte döner ve bu etki sayesinde rotor hareket eder.

Senkron Olmayan Hareket: Rotor, statorun oluşturduğu manyetik alan ile senkronize olmaz. Yani, rotorun dönme hızı, statorun dönen manyetik alan hızından biraz farklıdır. Bu yüzden adı "asenkron motor" olarak geçer. Rotorun stator manyetik alanından geri kalması, rotorun hareketini sağlar.

Kayma: Asenkron motorun çalışması, rotor ile stator arasındaki bu "kayma" ilkesine dayanır. Kayma, rotorun statorun manyetik alanından ne kadar geri kaldığını gösterir. Bu kayma miktarı, motorun yüküne bağlı olarak değişir ve motorun tork üretmesini sağlar.

Tork Üretimi: Rotor ve stator arasındaki manyetik etkileşim, motorun tork üretmesini sağlar. Motorun torku, yük arttıkça veya değiştikçe motorun kayma miktarı ile birlikte değişir.

Özetle: Asenkron motor, alternatif akım ile çalışan ve rotor ile stator arasındaki manyetik alan etkileşimiyle hareket eden bir motor tipidir. Rotor, statorun oluşturduğu döner manyetik alanla senkronize olmadan döner, bu da motorun tork üretmesini sağlar. Bu motorlar, dayanıklılığı ve maliyet etkinliği nedeniyle yaygın olarak kullanılmaktadır.

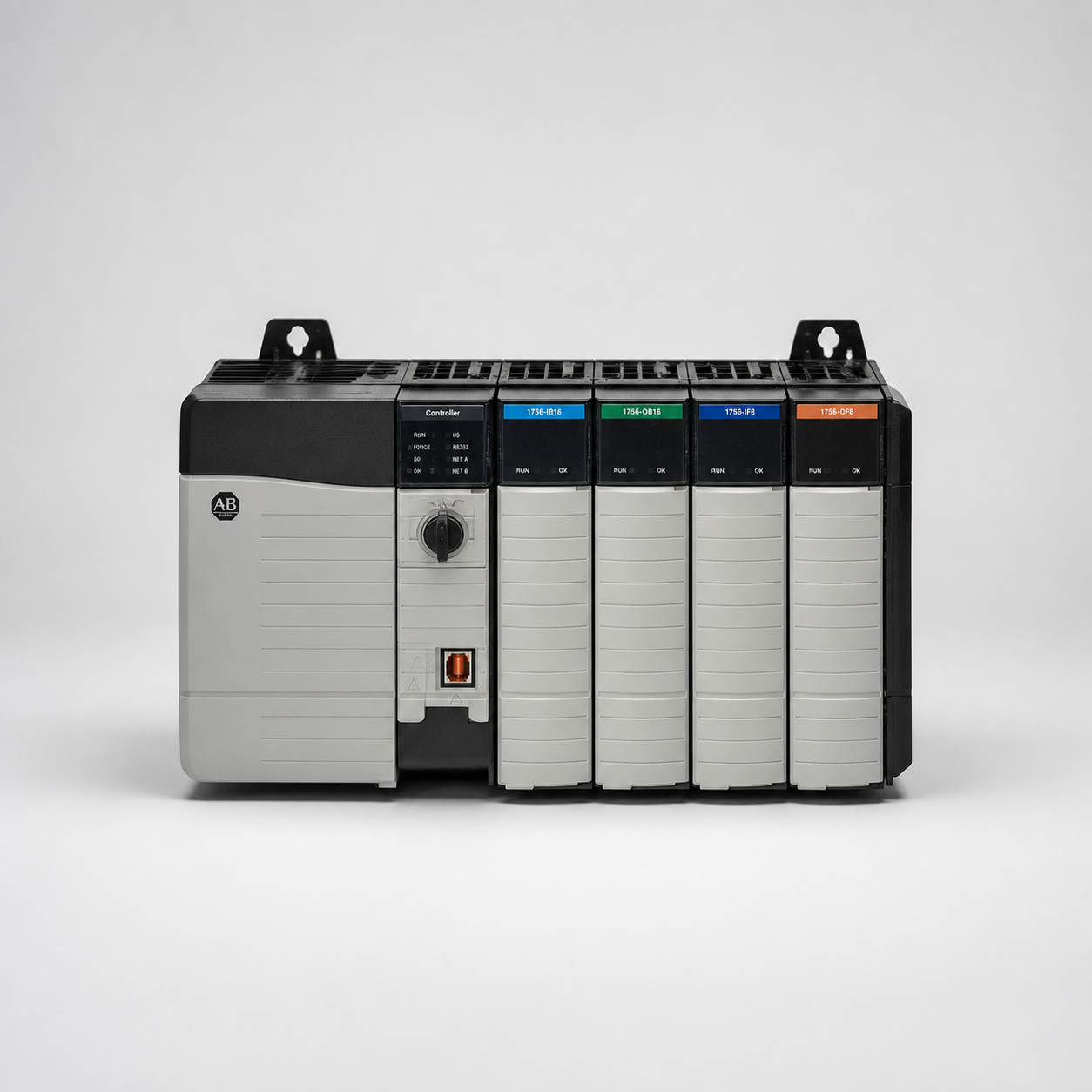

PLC

PLC Nedir?

PLC (Programmable Logic Controller), endüstriyel otomasyon sistemlerinde kullanılan programlanabilir bir kontrol cihazıdır. PLC'ler, çeşitli makineleri ve süreçleri otomatik olarak kontrol etmek için tasarlanmıştır. Genellikle üretim hatlarında, süreç kontrolünde ve diğer otomasyon uygulamalarında kullanılır.

Çalışma Mantığı:

Giriş Verisi: PLC, çeşitli sensörler, anahtarlar ve diğer giriş cihazlarından veri alır. Bu giriş verileri, sistemin durumunu ve çevresindeki değişiklikleri yansıtır. Örneğin, bir sıcaklık sensörü, bir seviyeyi veya bir anahtarın açık/kapalı durumunu algılayabilir.

Programın Yürütülmesi: PLC, programlanmış bir kontrol programını yürütür. Bu program, genellikle bir programlama dili (Ladder Diagram (LD), Function Block Diagram (FBD), Structured Text (ST) vb.) kullanılarak yazılmıştır. Program, PLC'ye hangi giriş verilerine nasıl tepki vermesi gerektiğini belirtir.

Girişlerin İşlenmesi: PLC, giriş verilerini alır ve bu verileri programındaki mantığa göre işler. Program, belirli giriş kombinasyonlarına bağlı olarak çeşitli kontrol mantıkları uygular (örneğin, bir motoru çalıştırmak veya bir valfi açmak).

Çıkış Komutları: Programın sonucuna göre, PLC, çıkış cihazlarına (örneğin, motorlar, valfler, lambalar) komutlar gönderir. Çıkış cihazları, programın belirlediği eylemleri gerçekleştirir (örneğin, motoru başlatmak, bir ışığı yakmak).

Geri Besleme ve İzleme: PLC, sistemin gerçek durumunu izler ve gerekirse giriş verilerini yeniden değerlendirir. Bu geri besleme, PLC'nin programını dinamik olarak uyarlamasına ve sistemdeki değişikliklere hızlı bir şekilde yanıt vermesine olanak tanır.

Program Güncelleme: PLC programları, gerektiğinde değiştirilebilir veya güncellenebilir. Bu, yeni kontrol stratejileri veya sistem değişiklikleri için kolayca uyarlanabilirlik sağlar.

Özetle: PLC (Programmable Logic Controller), endüstriyel otomasyon sistemlerinde kullanılan programlanabilir bir kontrol cihazıdır. Giriş verilerini alır, bir kontrol programına göre işler ve çıkış cihazlarına komutlar gönderir. Bu şekilde makineleri ve süreçleri otomatik olarak kontrol eder. PLC'ler, giriş ve çıkış cihazlarını yöneterek sistemlerin verimli ve doğru bir şekilde çalışmasını sağlar.

HMI Panel

HMI Panel Nedir?

HMI (Human-Machine Interface) panel, insan ile makine arasında bir iletişim arayüzü sağlayan bir cihazdır. HMI paneller, endüstriyel otomasyon sistemlerinde operatörlerin makineleri ve süreçleri kontrol etmesini, izlemesini ve etkileşimde bulunmasını sağlar. Genellikle bir dokunmatik ekran, düğmeler ve göstergeler içerir.

Çalışma Mantığı:

Giriş Verisi: HMI panel, operatörden gelen girişleri (dokunma, tuş vuruşları, döner anahtarlar vb.) alır. Bu girişler, operatörün kontrol etmek istediği işlemleri belirtir, örneğin bir motoru başlatmak veya bir sıcaklık set değerini değiştirmek.

Veri Görselleştirme: HMI, endüstriyel süreçler ve makine durumları hakkında bilgileri görsel olarak sunar. Ekranda grafikler, göstergeler, metinler ve animasyonlar kullanarak operatöre gerçek zamanlı veri sağlar. Bu veriler, işlem durumunu, alarm durumlarını ve diğer kritik bilgileri içerir.

Veri İşleme: HMI panel, kullanıcı girişlerini ve görsel verileri bir kontrol sistemine (örneğin, bir PLC) iletir. HMI, genellikle bu kontrol sistemleri ile iletişim kurar ve onlardan veri alır. Bu veri, sistem durumunu ve parametrelerini yansıtır.

Komut Gönderme: Operatörler, HMI paneli aracılığıyla komutlar girer. Bu komutlar, kontrol sistemine (örneğin, PLC'ye) iletilir ve makinelerde veya süreçlerde belirli eylemleri başlatır (örneğin, bir motoru açmak veya bir vanayı kapatmak).

Geri Besleme: HMI paneli, kontrol sisteminden gelen yanıtları ve verileri alır ve bunları kullanıcıya gösterir. Bu geri besleme, operatöre sistemin mevcut durumunu ve gerçekleştirdiği eylemleri hakkında bilgi verir.

Alarm ve Uyarılar: HMI, sistemdeki anormallikler veya hatalar hakkında alarm ve uyarılar sağlar. Bu uyarılar, operatörlerin sorunları hızlıca tespit etmesini ve müdahale etmesini kolaylaştırır.

Özetle: HMI (Human-Machine Interface) panel, insan ve makine arasındaki etkileşimi sağlayan bir kontrol cihazıdır. Operatörlerin makineyi kontrol etmesini ve izlemesini sağlar. Kullanıcı girişlerini alır, veriyi görsel olarak sunar, komutları kontrol sistemine iletir, geri bildirim sağlar ve alarm uyarıları verir. Bu sayede endüstriyel süreçlerin verimli ve etkili bir şekilde yönetilmesine yardımcı olur.

Modül

Servo Sürücülerde Haberleşme Protokol Modülleri
Servo sürücüler, endüstriyel otomasyon sistemlerinde yüksek hassasiyet ve kontrol sağlamak için kullanılır. Bu sürücüler, çeşitli haberleşme protokol modülleri ile diğer kontrol sistemleri ve cihazlarla veri alışverişi yapabilir. İşte bazı yaygın haberleşme protokol modülleri:

1. Modbus RTU/TCP
Modbus RTU: Seri iletişim protokolüdür ve genellikle RS-485 seri hattı üzerinden kullanılır. Modbus RTU, veri iletimi için belirli bir zaman diliminde verilerin paketlenmesini ve iletilmesini sağlar.
Modbus TCP: Ethernet üzerinden çalışan bir versiyonudur. Daha hızlı veri iletimi ve ağ üzerinde çok sayıda cihaz ile iletişim sağlama imkanı sunar.
2. Profibus DP (Decentralized Peripherals)
Profibus, endüstriyel otomasyon sistemlerinde yaygın olarak kullanılan bir fieldbus iletişim protokolüdür. DP (Decentralized Peripherals) versiyonu, hızlı veri iletimi ve geniş cihaz uyumluluğu sağlar. Genellikle daha büyük ve karmaşık otomasyon sistemlerinde kullanılır.
3. Profinet
Profinet, Ethernet tabanlı bir fieldbus protokolüdür ve endüstriyel otomasyon sistemlerinde yüksek hızlı veri iletimi sağlar. Profinet, gerçek zamanlı (RT) ve gerçek zamanlı (IRT) iletişim modları sunarak, hassas ve zamanlama gerektiren uygulamalarda kullanılabilir.
4. EtherCAT (Ethernet for Control Automation Technology)
EtherCAT, endüstriyel kontrol sistemlerinde yüksek performanslı ve düşük gecikmeli veri iletimi sağlar. EtherCAT, düşük maliyetli donanım ve yüksek veri hızları ile bilinir, bu da onu yüksek performanslı otomasyon sistemleri için ideal kılar.
5. CANopen
CANopen, CAN (Controller Area Network) tabanlı bir iletişim protokolüdür ve genellikle otomotiv ve endüstriyel otomasyon sistemlerinde kullanılır. Güvenilir ve düşük gecikmeli iletişim sağlar ve birçok endüstriyel cihazla uyumlu çalışır.
6. SERCOS III (Serial Real-Time Communication System)
SERCOS III, gerçek zamanlı endüstriyel ağ iletişimi için kullanılan bir protokoldür. Yüksek hızlı veri iletimi ve senkronizasyon gerektiren uygulamalar için uygundur. SERCOS III, özellikle servo sürücüler ve motorlar ile hassas kontrol gerektiren sistemlerde kullanılır.
7. DeviceNet
DeviceNet, CAN tabanlı bir protokoldür ve endüstriyel otomasyon sistemlerinde cihazların ağ üzerinde kolayca entegre edilmesini sağlar. Geniş cihaz uyumluluğu ve düşük maliyetli uygulamalar için uygundur.
8. Ethernet/IP (Ethernet Industrial Protocol)
Ethernet/IP, endüstriyel otomasyon sistemlerinde Ethernet tabanlı iletişim sağlar. CIP (Common Industrial Protocol) üzerine kuruludur ve geniş bir cihaz yelpazesi ile uyumlu çalışır. Veri iletimi ve cihaz entegrasyonunda esneklik sunar.
9. AS-Interface (AS-i)
AS-Interface, endüstriyel otomasyon sistemlerinde basit ve düşük maliyetli cihaz iletişimi sağlar. Sensörler, aktüatörler ve diğer giriş/çıkış cihazları için idealdir.
10. CC-Link (Control Communication Link)
CC-Link, Japonya kökenli bir endüstriyel ağ protokolüdür. Yüksek hızda veri iletimi ve geniş cihaz uyumluluğu sağlar. Genellikle otomasyon sistemlerinde ve üretim hatlarında kullanılır.
Özetle: Servo sürücüler, çeşitli haberleşme protokol modülleri ile diğer endüstriyel cihazlarla iletişim kurar. Bu protokoller, veri iletimi, cihaz entegrasyonu ve sistem kontrolü için çeşitli seçenekler sunar ve otomasyon sistemlerinin verimli ve uyumlu çalışmasını sağlar.
